通用电力拖动带直流实验台

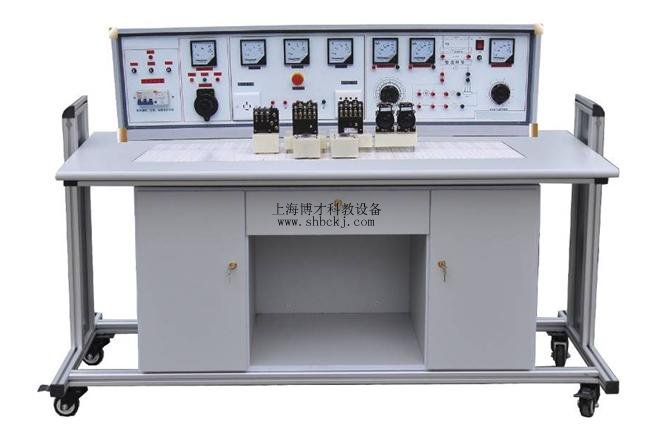

BC-318B 通用电力拖动带直流实验台

● 通用电力拖动带直流实验台结构与功能：
一、学生台桌：配有学生桌12台，尺寸：160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。
二、示教控制台：能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
三、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。
四、通用电力拖动带直流实验台技术指标:
1、电源输入指示。
2、UFU、VFU、WFU三相电源输入熔断器。
3、电源总开关:具有漏电，过载、短路保护功能。
4、电压换相开关:用来观察三相线电压，450V电压表指示。
5、电流表2A3只，分别指示U、V、W相电流输出值。
6、急停按钮:按到底切断实验台电源。
7、三相四线输出接线座。
8、三相电源插座。
9、220v市电插座，供外接仪器使用。
l0、电源开关:控制"交直流调压电源" 。
11、 FU：交直流调压电源保险座。
12、0～240V交流输出  0～240V交流输出接线座。
13、0～220V直流输出  0～220V直流输出接线座。
14、电压表250V:指示调压电源的输出电压值。
15、Ra、Rf调节旋钮。
16、Ra、Rf接线座 。
17、直流电机Ia、If指示表。

序号	名称	型号/规格	单位	数量	备注
1	保险管	2安培	只	6×13
2	交流接触器	CJ10-l0A 380V	个	6×13	已装元件盒上
3	指示灯	XD-5	个	3×13	已装元件盒上
4	整流二极管	IN5408	只	5×13	已装元件盒上
5	电阻	RX-510Ω/30W	只	3×13	已装元件盒上
6	钮子开关	KN1×2	只	3×13	已装元件盒上
7	行程开关	LXl9-001	只	4×13	已装元件盒上
8	按钮-红	LAl9-ll	只	2×13	已装元件盒上
9	按钮-绿	LAl9-11	只	4×13	已装元件盒上
10	倒顺开关	KO-3 380V/10A	只	１×13	已装元件盒上
11	三相闸刀	380V l5A	只	1×13	已装元件盒上
12	三相双投闸刀	380V l5A	只	1×13	已装元件盒上
13	热继电器	JRO-20/3	只	2×13	已装元件盒上
14	时间继电器	JS7-1A 380V	只	2×13	已装元件盒上
15	变压器	BK-25W 380V/6.3V 36V	只	1×13	已装元件盒上
16	导线	铜蕊线1.13MM	米	若干	已装元件盒上
17	尖咀钳		把	1×13
18	螺丝刀		把	3×13
19	万用表	MF-500型	个	1×13
20	电动机	Y/Δ380V	台	2×13
21	直流电机		台	1×13

● 实验内容：
1、闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过找保护的正转控制线路
5·倒顺开关控制正反转控制线路
6·接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压起动线略
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起动
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
25·直流电机启动
26·直流电机的调速
27·直流电机的反转
28.直流电机制动实验

订货须知：
一、① 通用电力拖动带直流实验台的产品名称与型号;② 通用电力拖动带直流实验台的规格;③通用电力拖动带直流实验台是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的通用电力拖动带直流实验台的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.shbckj.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
