化工自动化仪表实训平台

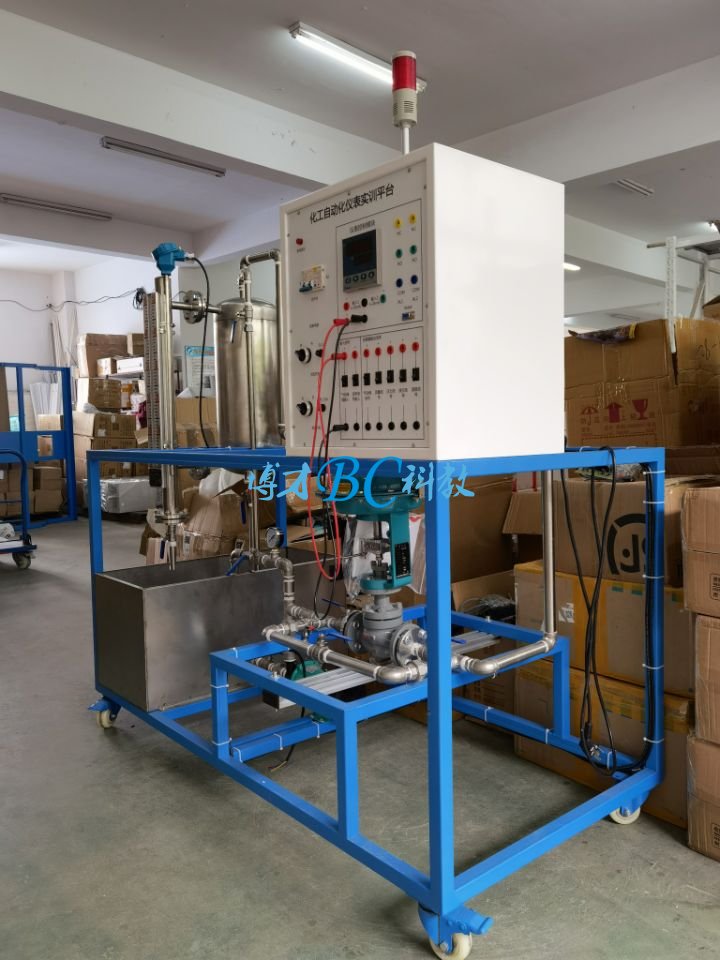

BCPCS-1D型 化工自动化仪表实训平台
一、化工自动化仪表实训平台概述1、化工自动化仪表实训装置是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
2、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；
3、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
二、化工自动化仪表实训平台技术参数:
1.工作电源：单相三线 220V±5% 50Hz；
2. 整机容量：<5KVA
3.控制信号：电压0～5V；电流4～20MA;
4.外形尺寸约：1520mm×730mm×800mm
三、化工自动化仪表实训平台配置清单
| 序号 | 名 称 | 规格、参数 | 数量 |
| 1 | 实训平台 | 实训对象台架全部采用3030方钢型材框架 | 1套 |
| 2 | 控制箱 | 化工自动化仪表实训平台提供实验所需的单相AC220V电源，总电源由带漏电保护的空气开关控制，安全性符合国际标准。通过启停控制按钮，使强电系统的操作更为安全方便。 | 1套 |
| 3 | 控制对象 |
不锈钢模拟锅炉1套 由模拟锅炉、加热环、Pt100、温度变送器组成，加热箱内无水断电保护装置，也防止温度干烧。储水箱装置1套 其中储水箱底部装有出水阀，水箱需要更换水时，把出水阀打开将水直接排出。
|
1套 |
| 4 | 气动薄膜调节阀 |
型式：直通单座球型阀；公称通径： 20mm ；公称压力：PN1.6MPa 材料：ZG230-450衬F46 ；工作温度：-40～180℃ ；压盖型式：螺栓压紧式；输入电流4-20mADC
|
1只 |
| 5 | 静音空压机 | 静音无油小型空气压缩机，550W/8L/220V | 1台 |
| 6 | 磁翻板液位传感器 | 0.5米，输出信号：4-20mADC； | 1套 |
| 7 | 单相磁力泵 |
无泄漏，低噪音，单相 220VAC，90W。声音比较小，有利于实验室保持安静，工作的稳定性非常好。
|
1台 |
| 8 | 温控调压模块+散热器 | 全隔离单相交流可控硅调压模块；控制信号：4-20mADC。 | 1套 |
| 9 | 加热环 |
功率：1000W，220VAC。具有防干烧保护功能
|
1只 |
| 10 | 压力变送器 | 选用美国NovaSensor原装进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）； | 1只 |
| 11 | Pt100温度传感器及温度变送器 | Pt100：A级；温度变送器：0.5级精度，0-100℃。 | 1套 |
| 12 | 涡轮流量计及流量变送器 | （1）量程：0.7-7m³/h；（2）输出信号：4-20mADC；（3）精度：0.5级。 | 1套 |
| 13 | 智能仪表控制系统 | AI 808P智能仪表 | 1台 |
| 14 | 手阀 | DN20 | 6只 |
| 15 | 直流稳压电源 | 提供直流24V电源 | 1只 |
| 16 | 连接线 | 护套自锁连接导线 | 1套 |
| 17 | 配件 | —— | 1套 |
订货须知：
一、① 化工自动化仪表实训平台,自动化仪表实训装置的产品名称与型号;② 化工自动化仪表实训平台,自动化仪表实训装置的规格;③化工自动化仪表实训平台,自动化仪表实训装置是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的化工自动化仪表实训平台,自动化仪表实训装置的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.shbckj.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
