检测与转换（传感器）技术实验箱

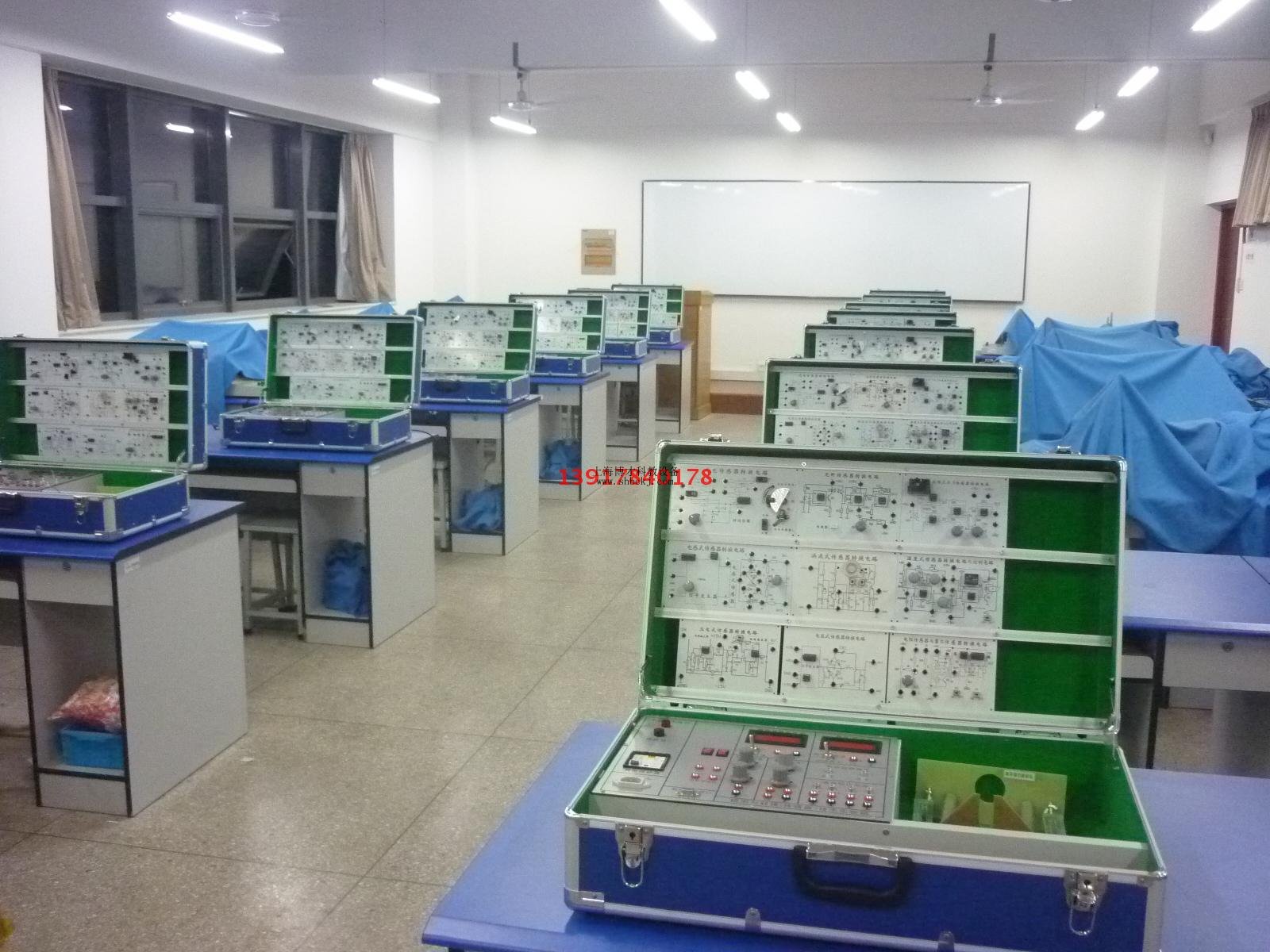

BC-112型检测与转换（传感器）技术实验箱（9种传感器）
传感器实验箱显示仪表要求：1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速切换开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。发光管不亮×106，下发光管亮×103，上发光管亮×106。
传感器实验箱振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，输出电流0.5A。
2、差动放大器：通频带0-10KHz，可接成同相、反相，差动结构，增益为1-150倍的直流放大器。
3、四组直流稳压电源：±5V、±15V，有短路保护功能。
4、数字式电压表：量程0-20V分别为±2V至±20V3位半显示，输入阻抗大，精度1%。
5、频率/转速表，频率测量范围1-9999Hz转速测量范围1-9999RPM。
传感器实验箱数据采集卡及处理软件
数据采集工作12位AD转换、RS232接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：
|
输入电源
|
AC220V 50Hz
|
直流电源
|
±5V ±15V
|
|
稳压系数
|
±1%
|
电压纹波
|
≤10mV
|
|
非线性误差
|
≤5%
|
测量精度
|
≤1%
|
|
功耗
|
100VA
|
输出电流
|
1A
|
BC-112型检测与转换（传感器）技术实验箱特点
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板每种独立，印有原理图与接线口，学生做实验快捷方便、耐用。
1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板每种独立，印有原理图与接线口，学生做实验快捷方便、耐用。
BC-112型检测与转换（传感器）技术实验箱配备清单
|
序号
|
器件名称
|
单位
|
数量
|
序号
|
器件名称
|
单位
|
数量
|
|
1
|
电阻式霍尔式传感器转换电路
|
块
|
1
|
19
|
磁电测速传感器
|
个
|
1
|
|
2
|
电容式传感器转换电路
|
块
|
1
|
20
|
压电加速度式传感器
|
个
|
1
|
|
3
|
电感式传感器转换电路
|
块
|
1
|
21
|
光纤式传感器
|
个
|
1
|
|
4
|
光电式传感器转换电路
|
块
|
1
|
22
|
压阻式压力传感器
|
个
|
1
|
|
5
|
涡流式传感器转换电路
|
块
|
1
|
23
|
转速传感器
|
个
|
1
|
|
6
|
温度式传感器转换电路
|
块
|
1
|
24
|
实验箱
|
箱
|
1
|
|
7
|
压电加速度式传感器转换电路
|
块
|
1
|
25
|
测微器
|
把
|
1
|
|
8
|
光纤式传感器转换电路
|
块
|
1
|
26
|
压力表
|
个
|
1
|
|
9
|
压力传感器转换电路
|
块
|
1
|
27
|
橡皮气囊
|
个
|
1
|
|
10
|
电阻式传感器
|
个
|
1
|
28
|
三通管
|
条
|
1
|
|
11
|
电容式传感器
|
个
|
1
|
29
|
涡流铁、铜、铝各一片
|
片
|
3
|
|
12
|
电感式传感器
|
个
|
1
|
30
|
温度计0-100℃
|
条
|
1
|
|
13
|
霍尔式传感器
|
个
|
1
|
31
|
Φ8×4磁钢
|
粒
|
1
|
|
14
|
光电式传感器
|
个
|
1
|
32
|
说明实验指导书
|
本
|
1
|
|
16
|
涡流测速传感器
|
个
|
1
|
33
|
连接线
|
条
|
25
|
|
17
|
温度式传感器（AD590）
|
个
|
1
|
34
|
数据采集处理软件
|
张
|
1
|
|
18
|
磁电式传感器
|
个
|
1
|
35
|
电原线
|
条
|
1
|
BC-112型检测与转换（传感器）技术实验箱
9种传感器实验内容如下： 带*为实验为思考实验
9种传感器实验内容如下： 带*为实验为思考实验
|
|
实验一
|
电阻式传感器的单臂电桥性能实验
|
|
|
实验二
|
电阻式传感器的半桥性能实验
|
|
|
实验三
|
电阻式传感器的全桥性能实验
|
|
|
实验四
|
电阻式传感器的单臂、半桥和全桥的比较实验
|
|
*
|
实验五
|
电阻式传感器的振动实验
|
|
*
|
实验六
|
电阻式传感器的电子秤实验
|
|
|
实验七
|
变面积式电容传感器特性实验
|
|
|
实验八
|
差动式电容传感器特性实验
|
|
*
|
实验九
|
电容传感器的振动实验
|
|
*
|
实验十
|
电容传感器的电子秤实验
|
|
|
实验十一
|
差动变压器的特性实验
|
|
|
实验十二
|
自感式差动变压器的特性实验
|
|
*
|
实验十三
|
差动变压器的振动实验
|
|
*
|
实验十四
|
差动变压器的电子秤实验
|
|
|
实验十五
|
光电式传感器的转速测量实验
|
|
|
实验十六
|
光电式传感器的旋转方向测量实验
|
|
|
实验十七
|
接近式霍尔传感器实验
|
|
|
实验十八
|
霍尔传感器的转速测量实验
|
|
|
实验十九
|
涡流传感器的位移特性实验
|
|
|
实验二十
|
被测体材质对涡流传感器特性的影响实验
|
|
*
|
实验二十一
|
涡流式传感器的振动实验
|
|
|
实验二十二
|
涡流式传感器的转速测量实验
|
|
|
实验二十三
|
温度传感器及温度控制实验（AD590）
|
|
|
实验二十四
|
温度传感器温度特性实验(AD590)
|
|
|
实验二十五
|
磁电式传感器的特性实验
|
|
|
实验二十六
|
磁电式传感器的转速测量实验
|
|
|
实验二十七
|
磁电式传感器的应用实验
|
|
|
实验二十八
|
压电加速度式传感器的特性实验
|
|
|
实验二十九
|
光纤传感器的位移特性实验
|
|
|
实验三十
|
光纤传感器的振动实验
|
|
|
实验三十一
|
光纤传感器的转速测量实验
|
|
|
实验三十二
|
压阻式压力传感器的特性实验
|
|
*
|
实验三十三
|
压阻式压力传感器的差压测量实验
|
订货须知：
一、① 传感器实验箱,检测与转换技术实验箱,传感器技术实验箱的产品名称与型号;② 传感器实验箱,检测与转换技术实验箱,传感器技术实验箱的规格;③传感器实验箱,检测与转换技术实验箱,传感器技术实验箱是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定博才公司的传感器实验箱,检测与转换技术实验箱,传感器技术实验箱的型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的博才科教专家为您审核把关。
四、如各采购单位对设备有任何疑问，请致电：021-56327980,我们将由专业技术人员为您提供有关的技术咨询。
五、感谢您访问我们的网站【http://www.shbckj.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
